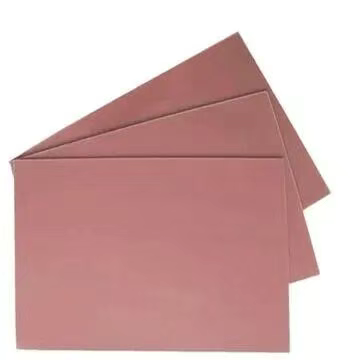

覆铜板（Copper Clad Laminate，简称 CCL）是制作PCB的核心材料。覆铜板主要通过将电子玻纤布或其它增强材料浸以树脂胶黏剂，在经过烘干、裁剪、叠合成坯料，一面或双面覆以铜箔并经热压而制成，对PCB起互联导通、绝缘和支撑的作用。

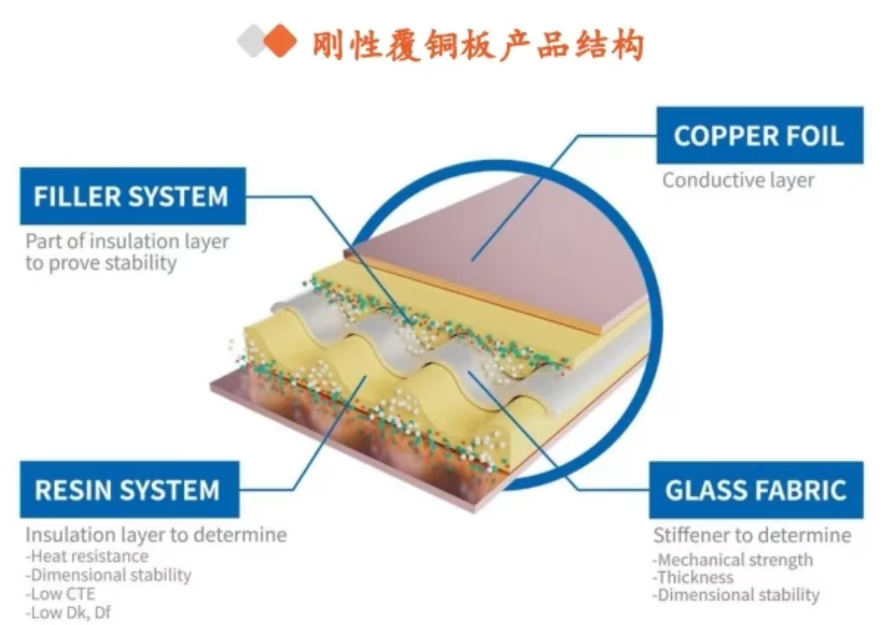

依据组成成分与机械特性的差异，覆铜板可划分为刚性覆铜板与挠性覆铜板两大品类。其中，刚性覆铜板的核心构成包含增强基材（例如玻璃纤维布）、树脂基体（像环氧树脂）与铜箔三层结构：增强基材的作用是赋予板材机械支撑力与尺寸稳固性，确保使用中不易变形；树脂基体则扮演粘结剂角色，既能让各层紧密贴合形成整体，又能提供电气绝缘效果，避免线路短路；外层铜箔经刻蚀后可形成精细导电线路，专门承担电流导通与信号传输的任务，这也使得刚性覆铜板整体呈现出较高硬度与强机械性能，适配对结构稳定性要求高的场景。

而挠性覆铜板的设计思路则侧重 “柔性适配”：其外层铜箔的材质与信号传输功能保持不变，核心改进集中在中间层 —— 不再使用刚性基材，转而采用聚酰亚胺（PI）薄膜这类柔性材料。这种结构调整让板材具备可弯曲、厚度薄、重量轻的特性，无需担心弯折导致的结构损坏，能很好适配电子设备向小型化、高性能化升级的需求，尤其在设备内部狭小空间、曲面安装或需频繁弯折的柔性连接场景中（如手机排线、智能手表内部线路），发挥着不可替代的作用。

从构造与结构特征出发，覆铜板（CCL）可细分为三大品类：刚性 CCL、挠性 CCL 及特殊材料基 CCL。其中，刚性 CCL 若按基材类型进一步拆解，又可分为纸基 CCL、玻纤布基 CCL 与复合基 CCL 三类 —— 这三类中，玻纤布基 CCL 凭借优异的机械强度与适配性，在当前 PCB 制造领域用量占比最高、适用场景最广泛，小到民用电子设备主板，大到工业控制 PCB 均有应用。

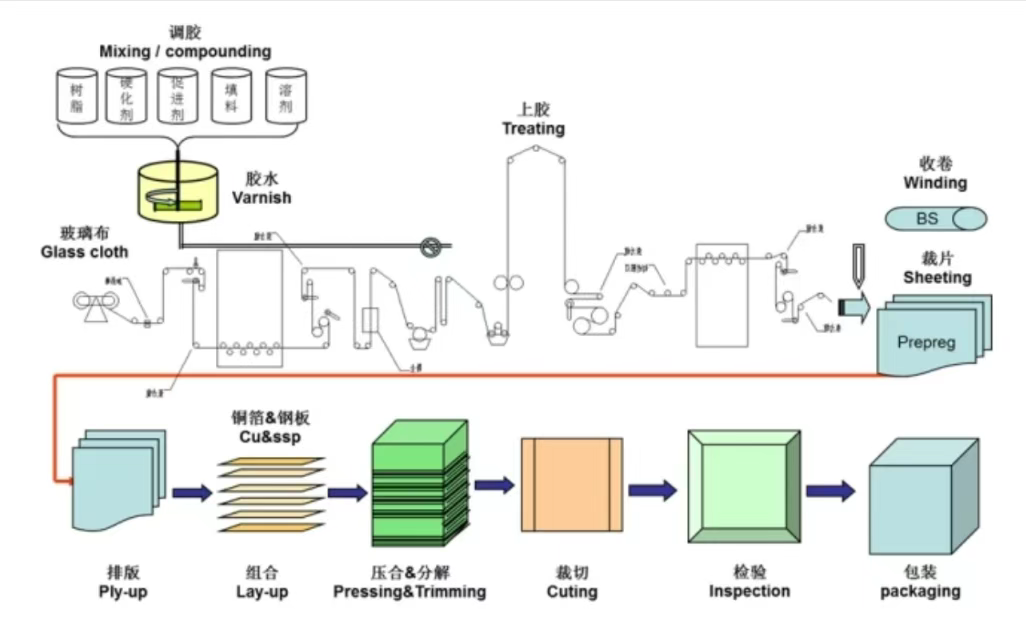

覆铜板的完整生产流程围绕六大核心环节展开，这六大环节可整合为三个核心工序阶段：第一阶段为调胶工序，即按配方将树脂、固化剂等原料混合调配成胶黏剂，确保胶液性能符合后续加工要求；第二阶段涵盖上胶、烘干与裁片三步，先将胶黏剂均匀涂覆在增强基材（如玻纤布、纸张）上，经烘干形成半固化片（Prepreg），再按生产规格精准裁切；第三阶段则包括叠配、压合、裁切与检验，先将半固化片与铜箔按设计层数叠合，通过高温高压工艺使各层紧密结合成板材，后续经裁切修整为标准尺寸，最后通过外观、性能检测确保产品合格。

在价格层面，覆铜板受上游产业链影响显著，铜箔、玻璃布等核心原材料的价格波动会直接牵动其生产成本。不过，当下游市场需求持续回暖（如 PCB 厂商订单增加、电子设备出货量上升）时，覆铜板的价格向下游传导通道通常较为通畅，行业整体对下游客户也具备一定的议价空间，能够一定程度上抵消上游成本压力。

覆铜板（CCL）的性能评估涵盖物理性能、化学性能、电性能与环境性能四大维度，其中电性能在 CCL 综合性能体系中占据核心主导地位，直接决定下游印制电路板（PCB）的信号传输效率与功能稳定性，是衡量 CCL 品质的关键标尺。

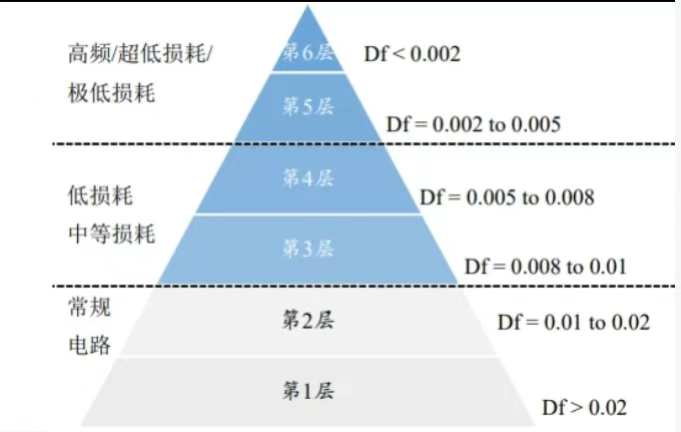

不同应用领域对 CCL 的性能诉求存在明显差异：在通信领域（如 5G 基站、卫星通信设备），PCB 需长期处于高频信号传输场景，此时要求 CCL 具备极低的介电常数（Dk）—— 较低的 Dk 值能减少信号在介质中的传播延迟，避免因信号滞后影响通信链路的实时性；而在数据中心服务器、AI 算力设备等场景中，PCB 需承载海量高速数据交互，对 CCL 的介质损耗因子（Df）要求更为严苛，需将 Df 值控制在极低水平，以此最大限度降低信号传输过程中的能量损耗，防止因信号衰减导致数据传输错误或算力效率下降。

覆铜板在PCB原材料成本中占比约30%。2024年全球CCL市场规模达135.6亿美元。CR4合计市场份额约48%。
