在机械制图的世界里，断面图和剖视图是两大常用的 “透视” 工具，可不少刚接触的朋友容易把它们弄混。今天，咱们就来好好掰扯掰扯，把这俩的区别讲个明明白白。

一、核心定义，从本质上区分

先看断面图，它是面的投影。想象一下，拿一个剖切平面，“咔嚓” 一下把物体某处切断，然后我们只需要画出被切断的那个断面的形状就行。打个比方，就像把一根火腿肠用刀切开，断面图呈现的就是切面上火腿肠的样子，只聚焦于这一个 “面”。

再看剖视图，它是体的投影。同样用剖切平面去切物体，但这次不一样，剖切平面后面所有能看到的结构，都得完完整整地画出来。还是以火腿肠为例，剖视图不仅要画出切面的样子，连切面后面火腿肠的内部构造，比如有没有夹心儿，夹心儿分布啥样，都得清晰呈现，是对物体 “体” 的完整展示。

二、图形呈现，直观对比见差异

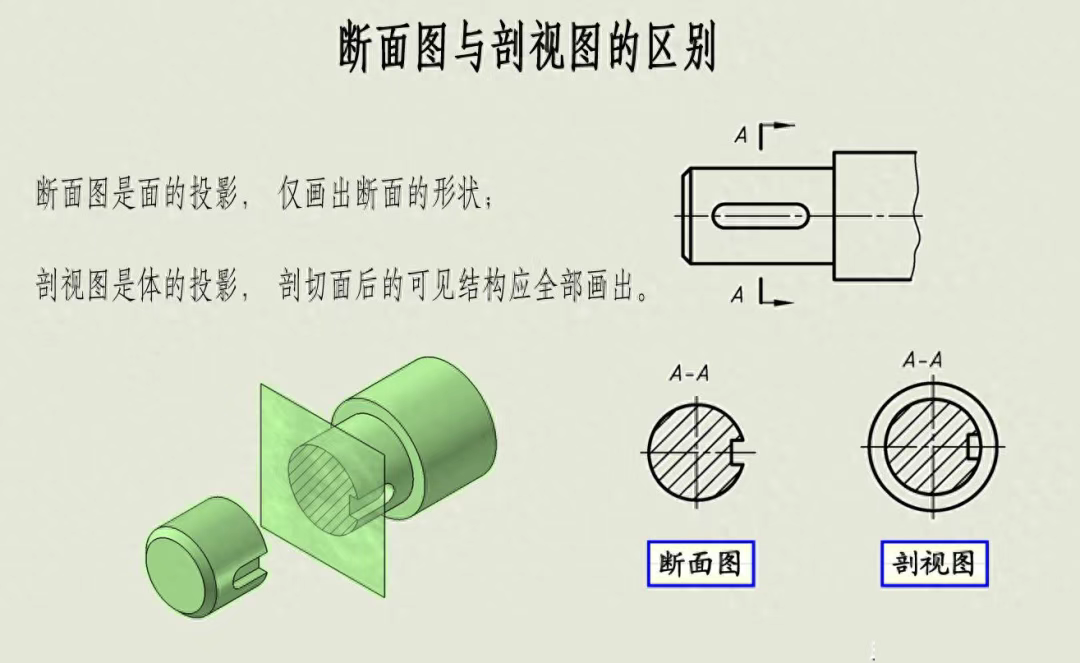

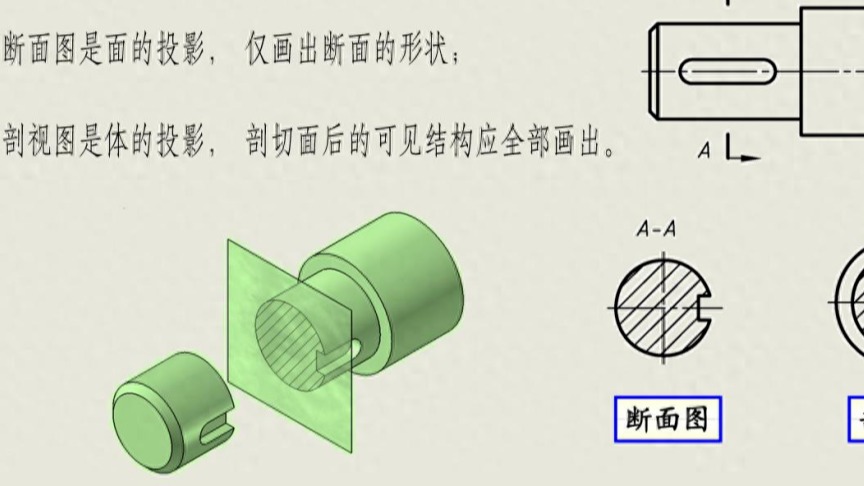

咱们结合图片里的例子来看。

断面图（图中 “断面图” 部分）：画面里就只有被剖切后的那个断面形状，简洁明了，重点突出 “面”。

剖视图（图中 “剖视图” 部分）：除了有断面，还能看到断面之后的其他可见结构，把物体内部的立体模样更全面地展现出来了，核心在于呈现 “体”。

三、应用场景，各有侧重显神通

断面图的用武之地：当我们只需要了解物体某一处的断面形状时，它就派上大用场啦。像机件上的键槽、小孔、肋板、轮辐以及各种型材的断面等，用断面图来表达，能精准又清晰地把这些局部断面形状展示出来，简单高效。

剖视图的施展领域：要是想全面了解物体内部的结构形状，特别是当内部结构比较复杂，有很多前后关联的部分时，剖视图就是绝佳选择。它能让我们看清剖切平面之后的所有可见结构，对物体内部的立体构造有一个完整的认知，方便我们把握整体的形态。
