EPLAN电气图纸设计规范

EPLAN电气图纸设计规范是确保电气图纸的专业性、准确性和可读性的重要依据。以下是一套基于通用原则并结合实际案例的EPLAN电气图纸设计规范：

一、图纸概述

图纸概述部分应包含图纸的基本信息，如项目名称、图纸编号、图纸版本、制图日期、制图人及审核人等。这些信息有助于图纸的管理和追溯。

二、制图规范

1. 页类型和页描述

   新建页时，应选择合适的页类型（如原理图、接线图等），并填写准确的页描述，以便快速识别图纸内容。

2. 通用说明表

   使用公司内部制作的通用说明表模板，或自行设计符合项目需求的通用说明表。该表格应包含电线截面积、通讯电缆命名规范、设备命名规范、线号命名规则、标签命名规范等关键信息。

3. 标题和文本

   图纸标题应清晰明了，能够准确反映图纸内容。

   文本说明应简洁、准确，避免使用模糊或歧义的语言。

   文本的颜色和大小应根据可读性进行调整，确保在不同打印条件下都能清晰显示。

4. 表格和图形

   使用EPLAN的绘图工具绘制表格和图形，确保线条清晰、比例准确。

   表格应包含必要的列标题和数据，以便快速查找和理解信息。

   图形应准确反映电气元件的连接关系和布局，避免误导或遗漏。

5. 规格说明

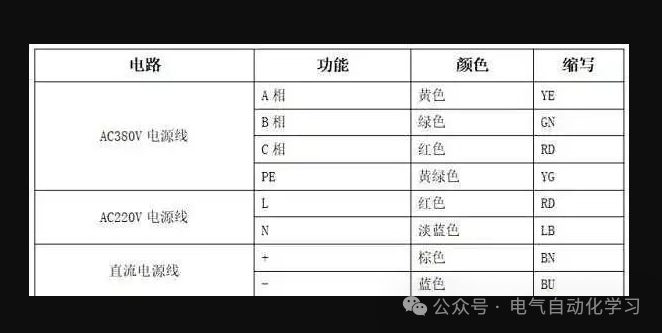

   根据项目需求，填写线路名称、线路文字符号、线缆颜色、端子排描述及端子排名称等规格说明。

   规格说明应准确、详细，以便施工人员正确理解和执行。

三、实际案例

以下是一个以口罩机图纸为例的EPLAN电气图纸设计规范实际应用案例：

1. 新建页并设置页类型和页描述

   新建一页，选择原理图类型，并填写页描述为“口罩机电气原理图”。

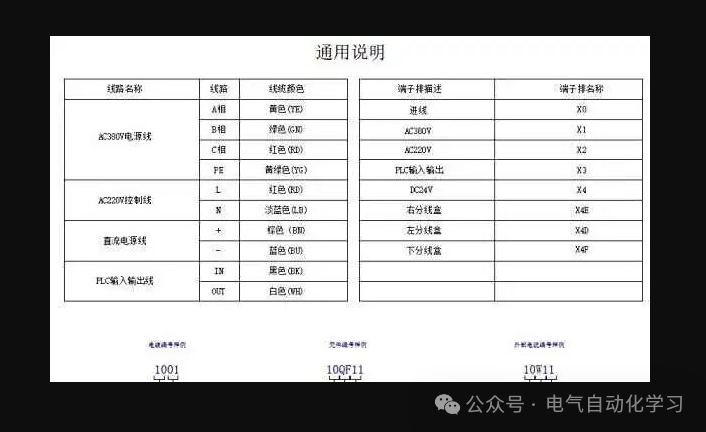

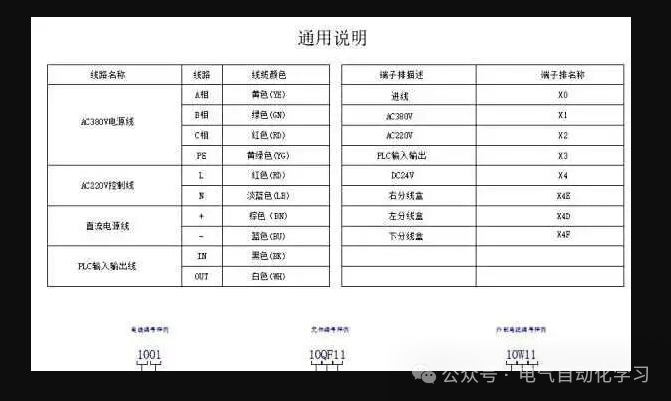

2. 插入通用说明表

   打开工具->主数据->表格->打开，选择已制作的通用说明表模板，并复制一个副本进行修改。

   根据项目需求，填写电线截面积、通讯电缆命名规范、设备命名规范、线号命名规则、标签命名规范等信息。

3. 绘制标题和文本

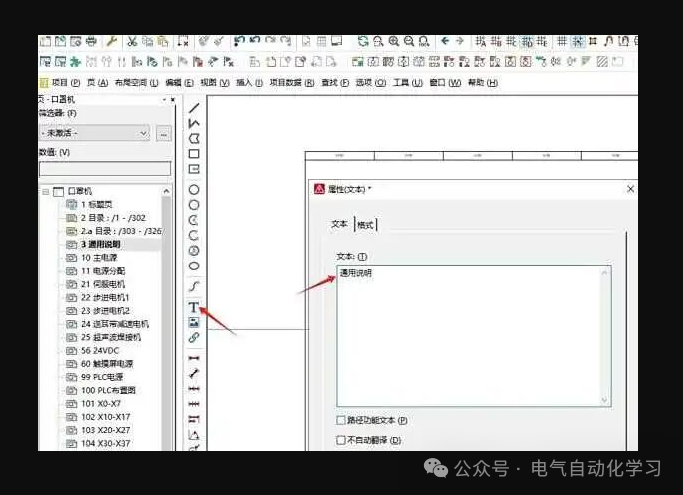

   插入文本作为标题，并修改文字的颜色和大小。

   添加必要的文本说明，如项目名称、图纸编号、制图日期等。

4. 绘制表格和图形

   使用绘图工具绘制表格，包括线路名称、线路文字符号、线缆颜色、端子排描述及端子排名称等列。

   根据电气元件的连接关系和布局，绘制相应的图形。

5. 填写规格说明

   根据口罩机的实际需求，填写各线路的规格说明。

   确保规格说明准确、详细，以便施工人员正确理解和执行。

四、其他注意事项

1. 图纸整洁

   图纸应保持整洁，避免过多的涂改和标注。

   使用EPLAN的自动编号和自动更新功能，确保图纸中的元件编号和线号准确无误。

2. 图纸审核

   图纸完成后，应进行严格的审核，确保图纸内容符合项目需求和规范标准。

   审核过程中，应重点关注图纸的准确性、可读性和完整性。

3. 图纸保存和归档

   图纸应保存在指定的文件夹中，并按照项目名称和图纸编号进行命名。

   图纸归档时，应附上相应的说明文档和审核记录，以便后续查阅和管理。

以下是一些示例图片，展示了EPLAN电气图纸设计规范在实际应用中的效果：

综上所述，EPLAN电气图纸设计规范是确保电气图纸质量的重要基础。通过遵循上述规范，可以大大提高电气图纸的专业性、准确性和可读性，为项目的顺利实施提供有力保障。
