设置发那科（FANUC）机器人后台逻辑（BG Logic）的核心目的是在机器人主程序运行时并行执行独立的控制逻辑，从而提升系统效率、增强实时监控能力并简化集成设计。其具体价值体现在以下六个维度：

实现多任务并行处理，提升系统效率；

综合分析这六个维度发现，发那科机器人后台逻辑的本质是在控制器内部构建一个实时、可靠、低成本的逻辑控制层，通过并行处理能力（多任务）、实时响应机制（安全监控）、资源整合优势（替代PLC）三大核心能力，最终实现：
系统效率提升（减少主程序中断）；
安全等级强化（毫秒级风险响应）；
集成成本优化（硬件与开发简化）。

这一设计尤其适用于高节拍自动化产线、复杂安全场景及资源受限项目，是FANUC系统集成灵活性的关键体现。下面将对发那科机器人的后台逻辑程序设计进行详细探讨。

一、后台逻辑的核心概念

1.1 定义与作用

后台逻辑（BG Logic）是FANUC机器人在主程序运行时并行执行的独立程序，仅包含特定逻辑指令（如信号监控、数据运算等）。不受急停、暂停或报警影响，持续循环执行；类似于嵌入式小型PLC系统，用于处理信号逻辑关系、监控I/O设备、控制寄存器等；该程序与前台运动程序相互独立，但可向前台发送控制信号。

二、后台逻辑的设置步骤

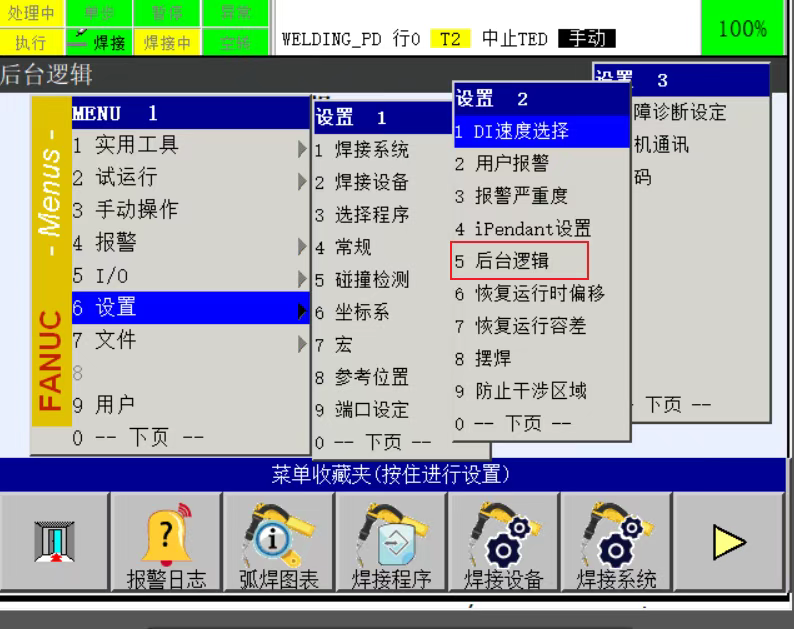

按下“MENU键” → 选择“SETUP”→ 选择“BG LOGIC”；

配置程序属性具体包括如下内容：

程序名：输入需作为后台逻辑的TP程序名称（如 EXIO1）；

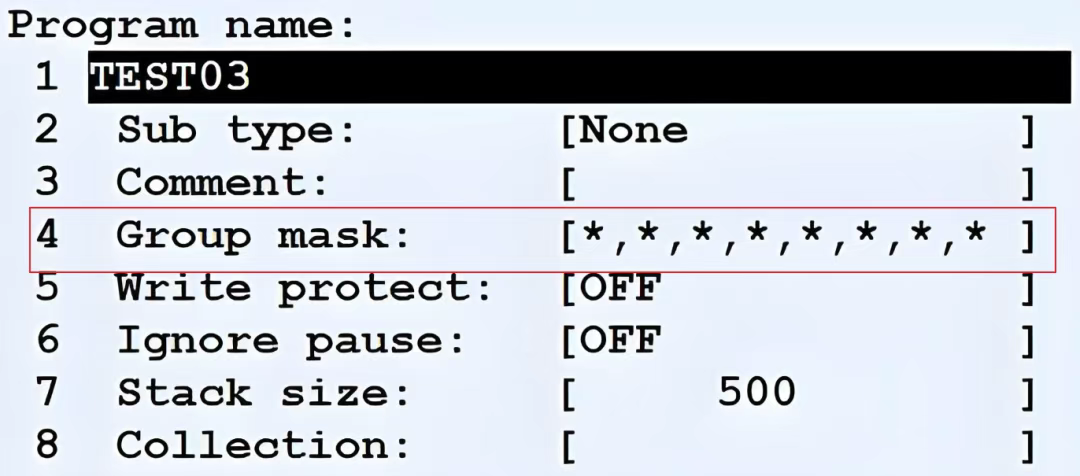

组掩码设置：必须屏蔽所有运动轴（设置为 *），仅保留逻辑控制功能；

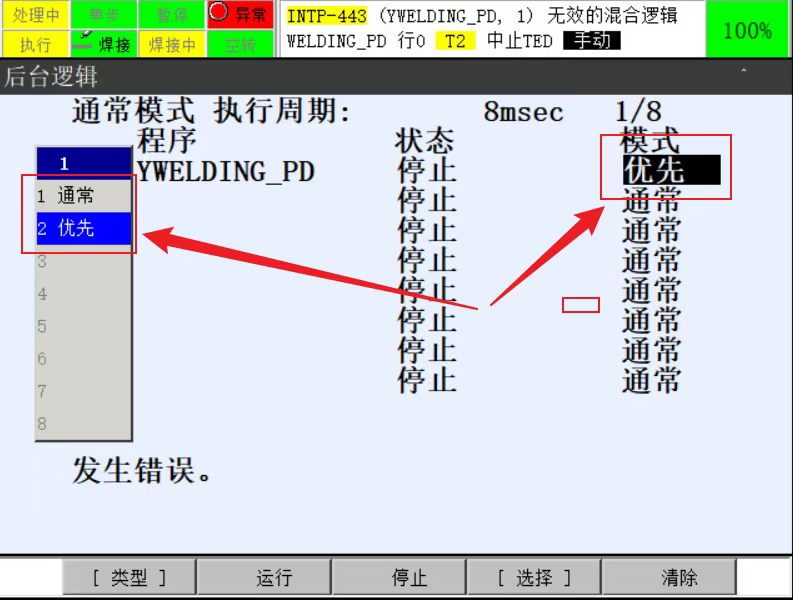

执行模式：（标准模式与优先模式，二选一）。

什么是标准模式，什么是优先模式？

标准模式：常规扫描，适合通用逻辑；

优先模式：确保每个ITP（Interrupt Task Period）执行一次，适用于高实时性任务，但逻辑操作数上限为540；

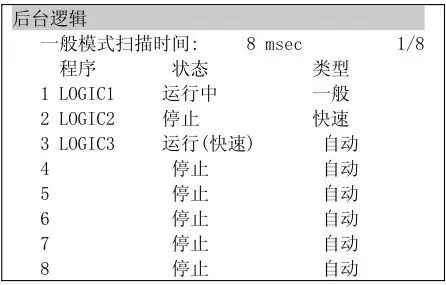

状态控制：F2 键：启动程序（状态显示“运行中”或“运行(快速)”） ；F3 键：停止程序（状态显示“停止”）。

三、关键限制与注意事项

最多可同时运行 8个后台程序，超出会导致停止并报警。
