阻隔性能，即高分子材料阻止气体、水蒸气、有机小分子等渗透物从一侧穿透至另一侧的能力，也叫抗渗透性。其核心评价遵循行业通用的溶解–扩散机理，公式为：P = S × D。

-P（渗透系数）：综合表征小分子穿透材料难易程度，是阻隔性能最终指标，P越小阻隔越好。

- S（溶解度系数）：代表小分子进入并溶解在高分子内部的能力，决定渗透的“入口门槛”。

- D（扩散系数）：代表小分子在链段间隙中迁移的速度，决定渗透的“通行效率”。

材料阻隔能力的强弱，本质是控制溶解量、降低扩散速率。这一公式不仅是理论基础，更是包装配方设计、结构优化、工艺调整的核心依据。

同一高分子材料对氧气与水汽的阻隔差异巨大，是包装领域最普遍的现象，根源在于两种分子的极性、尺寸、相互作用完全不同。

1. 氧气：稳定惰性，阻隔表现一致

氧气是非极性线性分子，电子云分布均匀，与高分子相互作用极弱。它难溶解、难扩散，分子直径约0.346nm，在链隙中移动阻力大，因此S、D双低，阻隔性稳定可控。

2. 水分子：强极性破坏者，导致阻隔崩塌

水分子是强极性V型结构，极易与羟基、酯基、酰胺基等形成氢键，大量溶解进入材料内部。更关键的是，水分子会破坏链段作用力、引发溶胀、扩大自由体积，让D值急剧上升。湿度越高，溶胀越明显，阻湿性断崖式下跌。这就是“阻氧易、阻湿难”的根本原因。

高分子阻隔并非简单“遮挡”，而是物理屏障+化学屏障共同作用的结果。

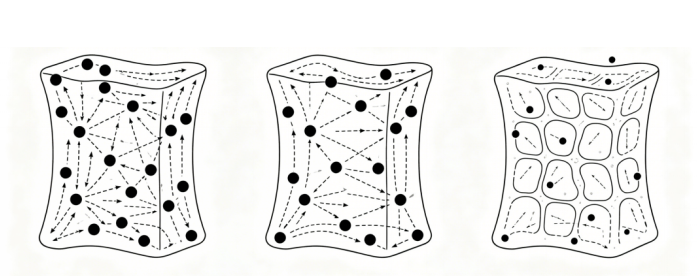

1. 物理屏障：链段堆砌密度决定通行难度

高分子由长链缠结而成，内部存在微小自由体积。结晶度越高、链段堆砌越紧密、交联程度越高，自由体积越小，小分子移动路径越曲折狭窄，扩散阻力呈指数级提升。

2. 化学屏障：极性匹配决定渗透意愿

极性高分子排斥非极性氧气，因此阻氧优异；但极易吸附极性水分子，阻湿变差。非极性高分子（PE、PP）与水分子极性不匹配，因此阻湿突出，而阻氧表现一般。

物理屏障管“能不能过”，化学屏障管“愿不愿进”，双重屏障共同决定最终阻隔水平。

1. 高分子链极性

极性材料（EVOH、PVA、PA）：阻氧强、阻湿差，高湿下性能衰减明显。

非极性材料（PE、PP）：阻湿好、阻氧一般，耐水性稳定。

2. 结晶度

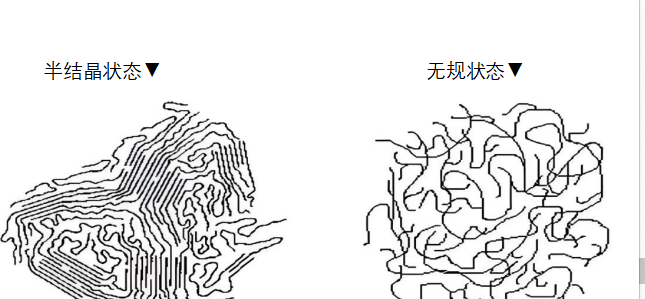

结晶区为致密有序结构，无明显链隙，能显著降低D值。高结晶材料如HDPE、PP，对水和氧气的阻隔均优于低结晶无定形材料。

3. 链堆砌与交联

链段缠结越紧密，自由体积越小。交联可形成三维网状结构，进一步压缩通道、降低S与D，是提升阻隔的高效改性手段。

4. 环境温湿度

温度升高→链段运动增强→自由体积扩大→D值上升→阻隔下降。

湿度升高→极性材料溶胀→S、D双升→阻湿性大幅变差；对非极性材料影响很小。

在实际包装设计中，单一材质很难实现水氧双高阻隔，工业上普遍采用多层复合结构：

- 需长效阻氧：选用EVOH、PA、PVA作为阻隔层。

- 需强阻湿：搭配PE、PP作为防水层。

- 高温灭菌场景：优先选择高结晶、高刚性材料，避免热收缩与结构破坏。

- 高湿环境：避免单独使用亲水极性材料，必须做疏水层保护。
