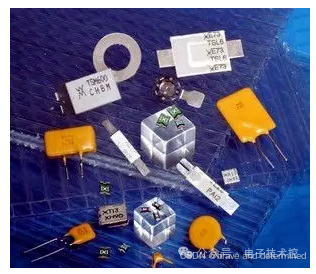

一、 核心防护器件解析
1. 气体放电管 (GDT)
2. 压敏电阻 (MOV)
3. 电压钳位型瞬态抑制二极管 (TVS)
4. 电压开关型瞬态抑制二极管 (TSS)
5. 正温度系数热敏电阻 (PTC)
二、 辅助与配合器件设计
1. 熔断保护器件（保险管、熔断器、空气开关）
2. 多级防护的极间配合元件（电感、电阻、导线）
3. 隔离元件（变压器、光耦、继电器）
结语
引言
随着物联网技术的飞速发展以及电子产品室外应用场景的持续高增长，电子设备已深入公共事业、商用及民用等各个领域。这种普及化带来了产品功能的多样化和应用环境的复杂化。现代电子产品接口日益丰富（如带POE的网络接口、模拟视频、 音频 、报警、RS485、RS232等），但在功能增多的同时，产品的体积要求却越来越小。
这种设计趋势使产品面临更多外部威胁。例如，雨季雷电增多易导致产品批量损坏；冬季安装调试时，静电易造成设备功能异常。通信产品在应用中，雷击等形成的过电压和过电流会对设备端口造成严重损害。因此，必须针对不同端口的网络地位、信号类型及应用环境，设计相应的防护电路。本文着重介绍常用防护器件的基本 原理 与应用，旨在通过合理的防护电路设计，提升产品抗静电、抗浪涌干扰的能力及整体稳定性。
一、 核心防护器件解析

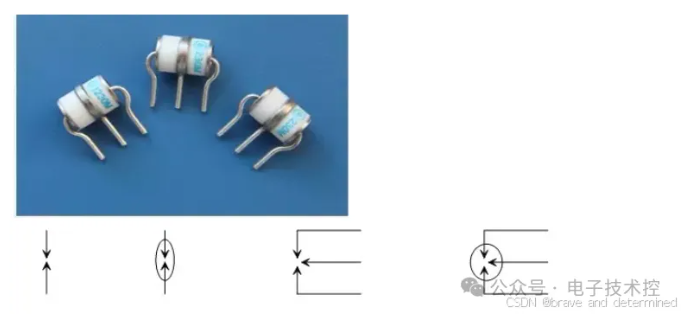

1. 气体放电管 (GDT)
气体放电管是一种基于气体放电原理的开关型保护器件。当两极间电压达到击穿阈值时，极间间隙击穿放电，由绝缘状态转为导电状态（类似短路），将两极间电压维持在20～50V的低水平，从而保护后级电路。
主要指标：响应时间、直流击穿电压、冲击击穿电压、通流容量、绝缘电阻、极间电容、续流遮断时间。
性能特点：
响应速度：数百ns至数ms（在保护器件中最慢）。
通流容量：极大，远超压敏电阻和TVS管，常用于防护电路的最前级。
寄生参数：绝缘电阻极高（千兆欧姆级），极间电容极小（5pF以下），漏电流极小（nA级），对线路正常工作基本无影响。
设计与应用注意事项：
续流遮断问题：在直流电源中，若两线间电压超过15V，不可直接并接。在交流电源中，多次击穿后其续流遮断能力会下降，可能导致过零点无法遮断。因此，在交流相线对地、相线对零线、相线之间不建议单独使用，通常需与压敏电阻串联。
参数选取：设置在普通交流线路上的放电管，其直流放电电压最小值 min(ufdc) 必须满足：
min(ufdc) ≥ 1.8UP（UP为线路正常运行电压峰值）。应用场景：交流电源口相线/中线对地保护、直流RTN与保护地之间、信号口线对地、天馈口馈线芯线对屏蔽层保护。
失效模式：多数为开路；若长期短路烧坏则可能表现为短路。多次冲击或长期使用会导致漏气老化，需定期维护更换。

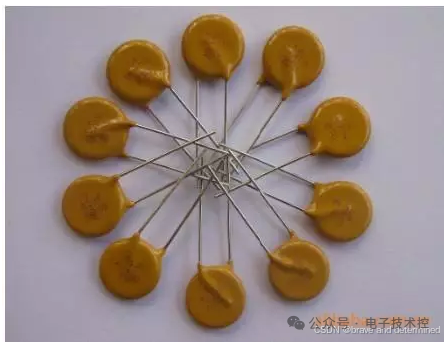

2. 压敏电阻 (MOV)
压敏电阻是一种限压型保护器件。利用其非线性特性，当过电压出现时，能将电压钳位到一个相对固定的值。
主要指标：压敏电压、通流容量、结电容、响应时间。
性能特点：
响应速度：ns级，快于气体放电管，慢于TVS管，可满足大多数电子电路过压保护需求。
通流容量：较大，但小于气体放电管。
结电容：较大（数百至数千pF），易增加漏电流，不宜直接用于高频信号线路。
设计与应用注意事项：
直流回路：
min(U1mA) ≥ (1.8～2)Udc（Udc为直流额定工作电压）。交流回路：
min(U1mA) ≥ (2.2～2.5)Uac（Uac为交流工作电压有效值）。信号回路：
min(U1mA) ≥ (1.2～1.5)Umax（Umax为信号回路峰值电压）。通流容量：必须大于或等于防雷电路设计的整体通流容量指标。
应用场景：直流电源、交流电源、低频信号线路、带馈电的天馈线路。
失效模式：主要为短路。过电流过大可能导致阀片炸裂开路。存在老化问题，需维护更换。
3. 电压钳位型瞬态抑制二极管 (TVS)
TVS是一种限压保护器件，工作原理与压敏电阻类似，但其非线性特性更佳。
主要指标：反向击穿电压、最大钳位电压、瞬间功率、结电容、响应时间。
性能特点：
响应速度：ps级，是限压型器件中最快的。

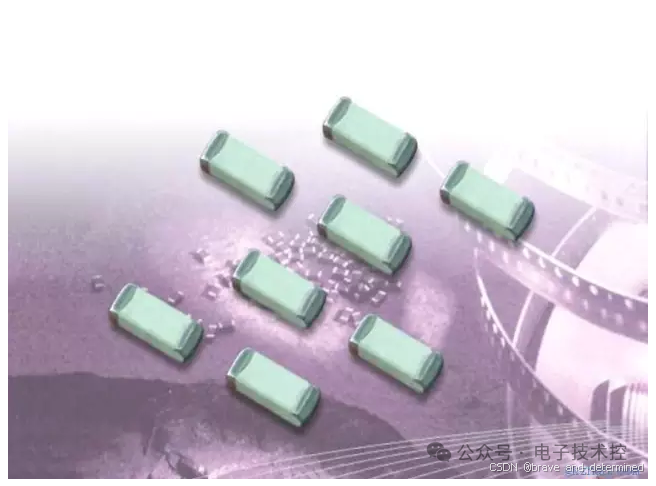

结电容：分立式通常较高；表贴式有低结电容型（几pF～几十pF），适用于高频信号保护。
通流容量：最小，通常用于最末级的精细保护。
钳位特性：过电流增大时，电压上升缓慢，残压输出极低。支持单向或双向极性选择。
设计与应用注意事项：
直流回路：
min(UBR) ≥ (1.3～1.6)Umax（UBR为反向击穿电压，Umax为电压峰值）。应用限制：因通流小，一般不独立用于交流电源保护。直流防雷中常与压敏电阻配合使用。便于集成，适合单板使用。
应用场景：直流电源、信号线路、天馈线路。
失效模式：主要为短路；过大电流可致炸裂开路。使用寿命相对较长。
4. 电压开关型瞬态抑制二极管 (TSS)
TSS（固体放电管）利用半导体工艺制成，属于电压开关型保护器件，工作特性类似气体放电管。击穿后将过压下拉至接近0V并维持短路状态，直到电流降至临界值以下才恢复开路。
性能特点：
响应速度与结电容：与TVS管类似。
通流容量：最高可达150A（8/20uS），由于结压降小，在信号电平较高的线路中，保护效果和通流能力优于TVS。
设计与应用注意事项：
信号回路：
min(UBR) ≥ (1.2～1.5)Umax。临界恢复电流：TSS在信号线使用时，信号线的常态电流必须小于TSS的临界恢复电流，否则动作后无法恢复开路状态。具体数值需查阅器件手册。
应用限制：严禁用于电源端口，专用于信号电路防雷（如模拟用户线、ADSL等）。
失效模式：主要为短路；炸裂时开路。使用寿命较长。

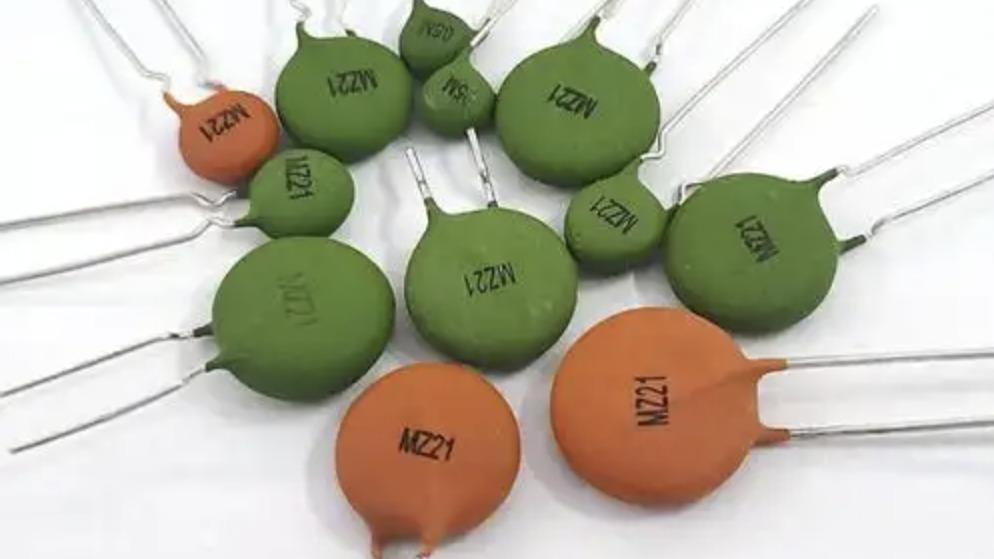

5. 正温度系数热敏电阻 (PTC)
PTC是一种限流保护器件。当本体温度低于动作温度（TS）时，呈低阻值（冷电阻）；高于TS时，阻值可激增至10^4倍左右，从而切断暂态大电流。
性能特点：反应速度较慢（毫秒级以上），无法应对雷击瞬间的非线性过流，只能依靠其冷电阻估算限流作用。
应用场景：多用于电力线碰触等长时间过流保护场合（如用户线路）。
材料分类：陶瓷PTC（耐压高，但阻值难做低）、高分子PTC（响应快，可做低阻值）。
二、 辅助与配合器件设计
1. 熔断保护器件（保险管、熔断器、空气开关）
此类器件用于设备内部出现短路、过流时断开负载，防止电气火灾。保险管多用于单板，熔断器和空开用于整机。
电路配合原则：防雷防护电路（尤其是包含GDT、MOV、TVS的电源防护）必须配备保险管。
共用保险设计：防护电路与主回路共用。防护短路时，主回路断电，安全性高。
独立保险设计：防护电路和主回路各自独立。防护失效时主回路继续工作，但失去防雷保护，再次浪涌可能烧毁内部电路。
选型要求：可在小于额定电压的任何电压下使用。防护电路中宜选用防爆型慢熔断保险管。无馈电信号线和天馈线一般无需保险管。
2. 多级防护的极间配合元件（电感、电阻、导线）
由于各防护器件特性不同（GDT通流量大但慢，TVS快但通流小），通常需要将它们组合成多级防护电路。这些器件不能直接并联，必须通过配合元件形成延迟或限流。
电感（多用于直流电源口）：
作用：提供雷击过电流的限流能力，防止TVS管过载损坏。通常取值 7～15uH。
设计注意：满配电流下不发热；尽量用空心电感（磁芯电感遇大电流会饱和失效）；尽量单层绕制（减小寄生电容，增强抗过压能力）；绝缘层需足够厚。
电阻（多用于信号线路）：
作用：信号线对高频抑制要求严，极间配合采用电阻。 计算公式：
R ≥ (U1 - U2) / I1。（U1: 放电管冲击击穿电压；U2: TVS最高钳位电压；I1: TVS最大通流量）。设计注意：功率必须足够大，尽量使用线性电阻以降低对信号的影响。

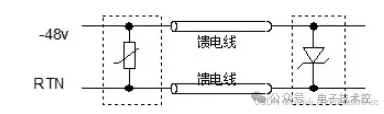

导线（空间换取配合）
作用：当工作电流过大（>30A），电感体积会过大。可将前级和后级防护分置于不同电路板，利用规定长度的馈电线连接（1米导线约有 1～1.6uH 电感量）实现配合。线径可根据工作电流灵活选取。
3. 隔离元件（变压器、 光 耦、继电器）
利用元器件的电气隔离特性，可以有效阻挡共模雷击过电压进入设备内部，从而大幅简化端口的防雷电路（仅需设计差模保护）。
设计原理：当线路引入雷击时，瞬间过电压施加在隔离元件两侧。只要不发生绝缘击穿，过电压就不会转化为进入内部的过电流。

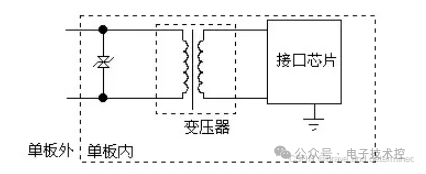

变压器应用注意事项：
耐压换算：冲击耐压值 ≈ 2 × 直流耐压值 ≈ 3 × 交流耐压值。要求隔离元件冲击耐压需大于 4kV。
分布电容问题：共模过电压可能通过初/次级间的分布电容耦合。必须选用带初次级屏蔽层的变压器，并将屏蔽层在单板内接地。
走线隔离：初级电路与内部电路、地线的印制线必须分离并保持绝缘距离（常规FR4板材上，相距1mm的两根走线约可耐受4kV的 1.2/50us 冲击电压）。
结语
不同防护器件的响应速度、通流能力和寄生参数各有优劣。优秀的防雷击与抗浪涌设计，往往是将开关型器件（前级泄流）、退耦元件（极间限流延时）和限压型器件（后级精细钳位）进行科学组合。在最终的器件选型中，请务必确保选用的气体放电管、压敏电阻、保险管等关键元件具备相应的国际安全认证。
