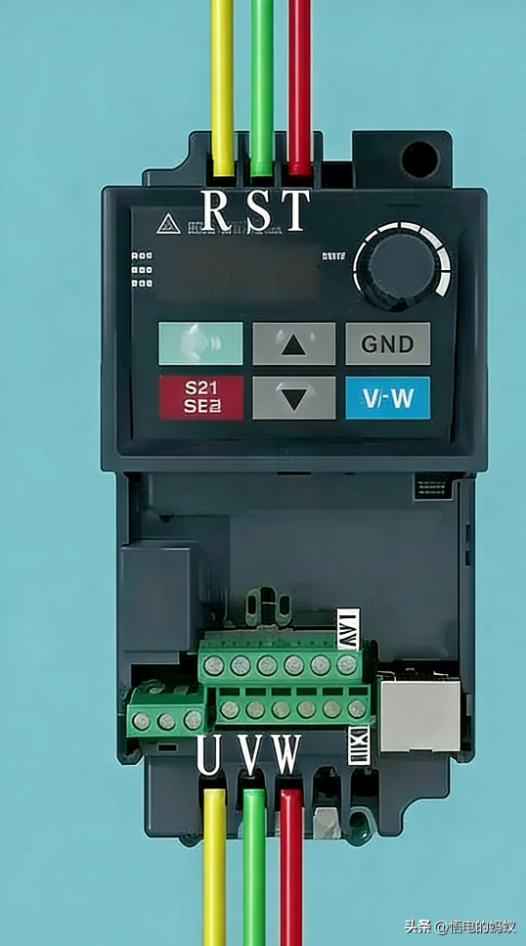

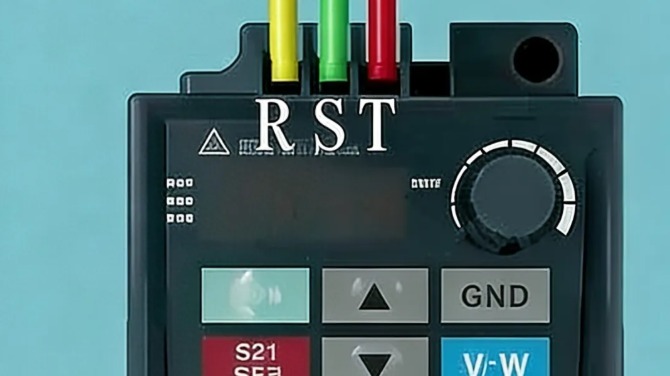

输入端（R、S、T）：这玩意儿就是变频器的“嘴”，你得把380V（或者220V）的电源线塞进去。记住，这仨口子不分顺序，随便接，反正它是交流电。

输出端（U、V、W）：这仨是变频器的“手”，用来抓电机的。这里有个坑：虽然理论上电机线接反了只会反转，但为了规范，咱们还是按黄、绿、红对应着接。

敲黑板：千万别把电源线接到UVW上！ 那就相当于让变频器自己电自己，一通电，管保让你见识什么叫“小型烟花表演”。

补充说明：
输出端绝对不能接接触器

很多刚入行的兄弟想在变频器下面加个接触器，觉得“我分开控制更安全”。但变频器输出的是高频PWM波形，如果在运行中切断输出，瞬间的反电动势会把功率模块直接干穿。



行中切断输出，瞬间的反电动势会把功率模块直接干穿。

正确做法：接触器要加在变频器前面（R/S/T侧），用这个接触器控制变频器整体的通断电。电机那边，一根线直接怼进去，中间不要有任何开关。

线径参考：电机功率对应的线径


根据电机功率选择线径，参考如下：


· 0.75kW以下的电机，用0.75平方毫米的线

· 1.5kW的电机，用1.5平方毫米的线

· 2.2kW的电机，用2.5平方毫米的线

· 3.7kW的电机，用4平方毫米的线

· 5.5kW的电机，用6平方毫米的线

超过50米距离，建议加输出电抗器。


二、控制回路：三根线搞定一切

主回路接好了，机器能转，但这叫“傻转”。真正的技术，在控制回路。不管多高级的变频器，控制逻辑都逃不过这“三根线”：

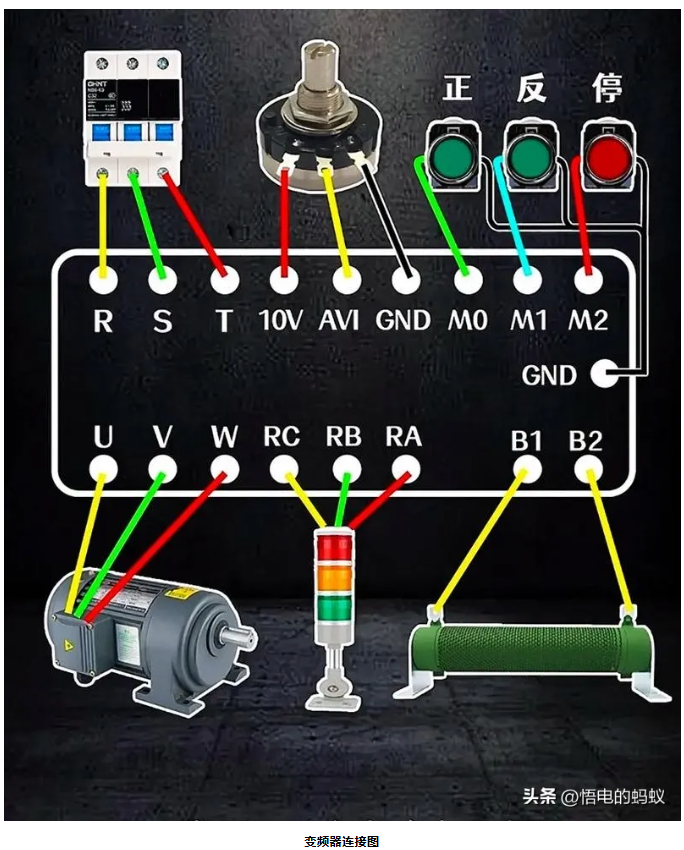

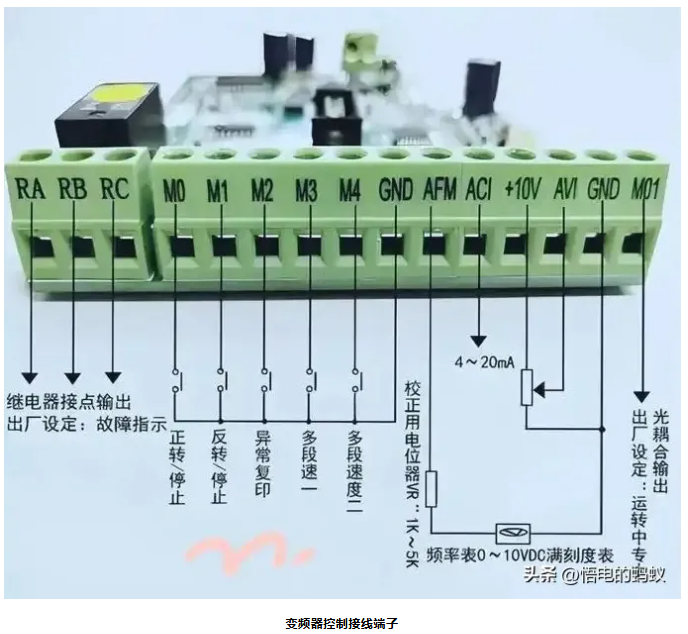

变频器控制接线端子

Part.1



1. 启停控制（开关）——这就像是家里的电灯开关



你想让电机转，就得给变频器一个“信号”。最简单的就是用继电器或开关。



找到变频器的公共端（COM）和正转端 FWD / STF（M0）

拿两根线，一头接COM，一头接 REV / STR（M1）。这两根线一碰头，电机就转；一松手，电机就停



这就是最基础的“点动控制”。是不是跟按电灯开关一样简单？

考大家一个问题：FWD和REV同时接通会怎样？

如果STF（正转）和STR（反转）同时给信号，变频器会干嘛？答案是：急停！ 这不是故障，是变频器的一种保护逻辑。所以调试的时候，如果发现电机怎么都不转，先检查一下是不是两个信号线不小心同时导通了。

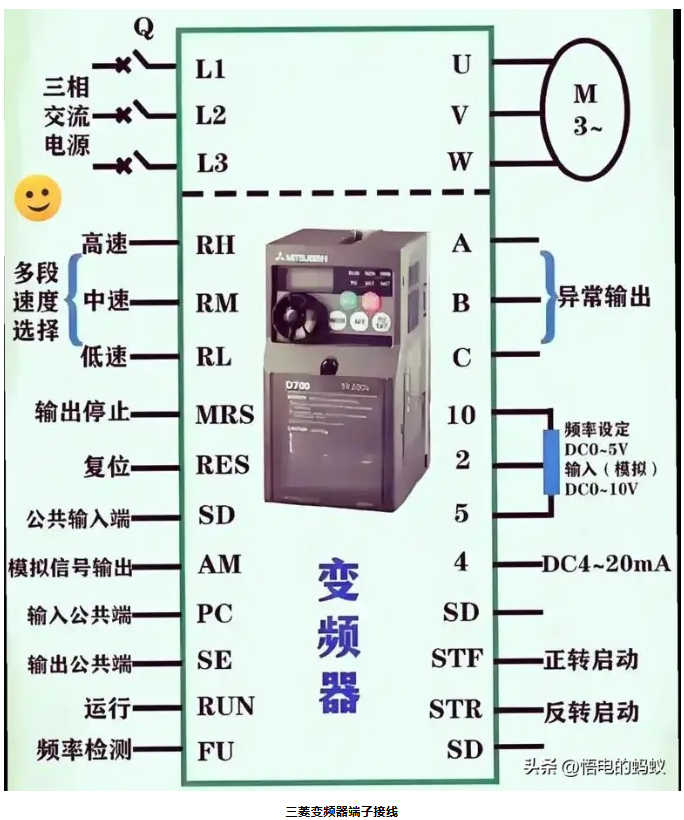

三菱变频器常用控制端子：

三菱变频器常用的控制端子功能如下：

· SD端子：输入信号的公共端，相当于0V参考点

· STF端子：正转启动，接通时电机正转运行

· STR端子：反转启动，接通时电机反转运行

· RH端子：高速选择，配合多段速功能使用

· RM端子：中速选择，配合多段速功能使用

· RL端子：低速选择，配合多段速功能使用

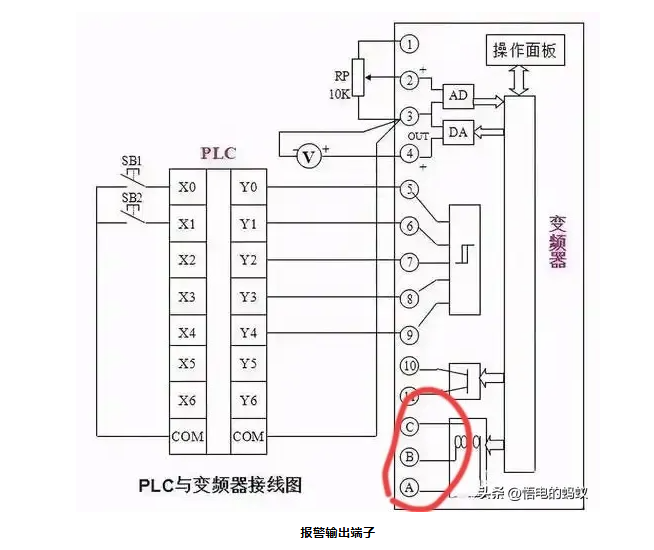

· A、B、C端子：继电器输出，A-B是常闭，A-C是常开，用于故障报警

2. 调速控制（电位器）——这就像是汽车的油门



光会开关不行啊，还得能调速。这时候就得用电位器（也就是个可调电阻）。

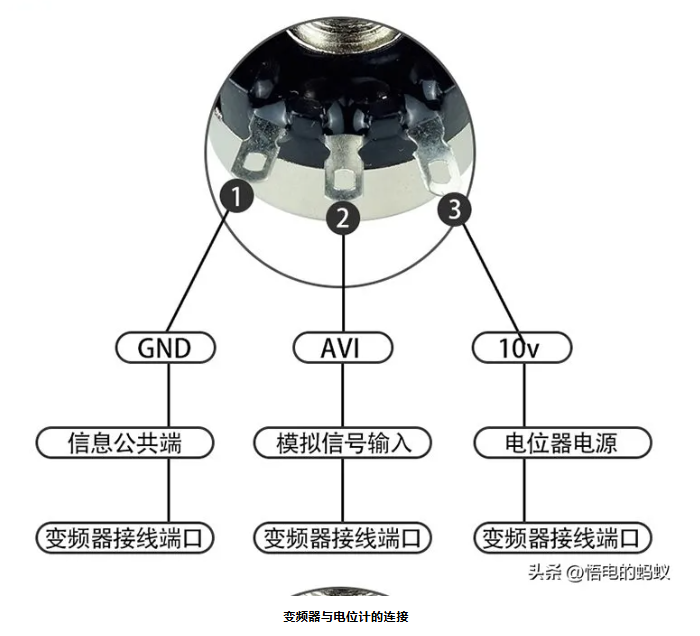

变频器上有三个脚：10V、GND（或COM）、AI（模拟量输入）。

· 10V是电源正极，GND是负极，AI是信号采集口

· 接法很简单：10V接电位器的一个头，GND接电位器的

另一个头，然后把AI接到电位器中间那个滑动头上

你拧电位器，中间那个头的电压就在0-10V之间变，变频器收到这个电压信号，就知道该跑多快了。




电位器选型：

变频器要求用10kΩ的电位器。有人拿了个1kΩ或者100kΩ的装上去，结果前面半圈没反应，后面半圈直接起飞。

记住：10kΩ、线性（B型）、功率2W以上，照着这个买，错不了。



3. 故障反馈（继电器）——这是给老板看的“安心丸”

机器坏了，总得让人知道吧？变频器有个“继电器输出”端子，通常标着A、B、C（或者NO、NC、COM）。

这就好比一个自动开关。正常工作时，A和C是通的（常开闭合）；一旦变频器炸了或者过载，A和C立马断开，C和B接通（常闭闭合）。

你把这个信号接到控制柜的报警灯或者PLC上，机器一坏，灯就闪，老板就知道该修了。




三、模拟量信号：最娇气的那根线

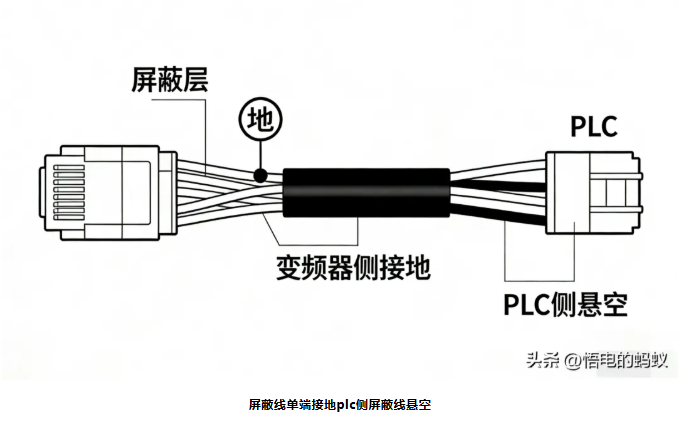

接模拟量信号（就是那根调速线）的时候，一定要用屏蔽线！而且，屏蔽层只在变频器这一端接地，电机那头悬空。千万别两头都接地，那样会形成干扰环路，你的电机可能会像抽风一样忽快忽慢。



补充两个“灵异事件”的解法：

事件1：电机忽快忽慢，跟抽风一样

这种情况90%是屏蔽层没接地，或者信号线和动力线绑在一起了。变频器输出的强电磁干扰会直接耦合到模拟量信号线上，变频器收到的电压在0-10V之间乱跳，电机当然跟着抽风。

解决：把屏蔽层在变频器侧压到接地端子上，另一头剪断包好。如果还不行，在信号线两端并一个0.1μF的小电容，大部分干扰都能滤掉。

事件2：拧电位器，速度到一半才动

这是电位器选型的问题，上面已经说过了。另外还要检查变频器端子的电压/电流切换开关是否拨到了正确位置——电压信号和电流信号不能混用。


四、485通讯：一根线管一群设备

现在都搞智能化，用485通讯（MODBUS）控制变频器。记住，通讯线必须走双绞线，而且要跟强电（动力线）分开走线槽。要是捆在一起，干扰能把你逼疯。




具体接线以三菱为例：

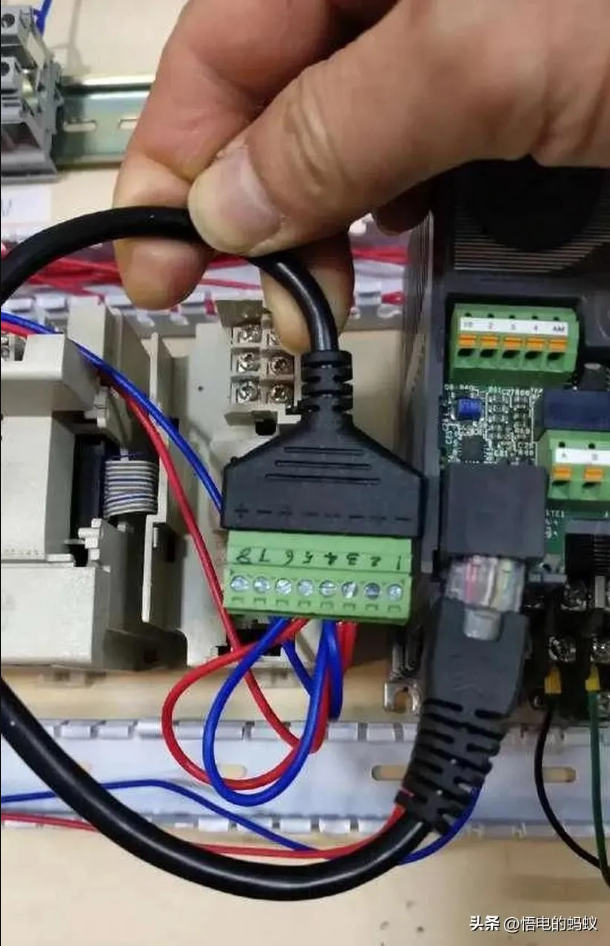

三菱FR系列变频器的PU口（操作面板接口）就是RS485口，引脚定义如下：



· 1号引脚：RDA，接收数据A+

· 2号引脚：RDB，接收数据B-

· 3号引脚：SDA，发送数据A+

· 4号引脚：SDB，发送数据B-

· 5号引脚：SG，信号地

· 6号、7号、8号引脚：空，其中2号和8号是操作面板电源，严禁用于通讯



特别注意：PU口中的2号和8号针脚是操作面板电源，严禁用于通讯连接，否则可能损坏变频器！

PU口接线

接线对应关系（交叉接法）：



· PLC通讯模块的SDA，接变频器PU口的1号（RDA）

· PLC通讯模块的SDB，接变频器PU口的2号（RDB）

· PLC通讯模块的RDA，接变频器PU口的3号（SDA）

· PLC通讯模块的RDB，接变频器PU口的4号（SDB）

· PLC通讯模块的SG，接变频器PU口的5号（SG）



再次强调终端电阻不能忘：

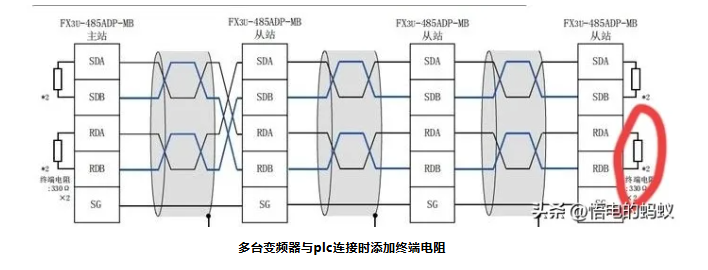

总线上最后一台变频器，必须在RDA和RDB之间并一个100Ω的电阻。有些变频器PU口旁边有终端电阻开关，直接拨到ON就行。别小看这个小电阻，没它，整个网络都可能不稳定。


五、参数设置：让线接得有意义

线接完了，别忘了在变频器面板上把参数改一下。不然，线接得再漂亮，它也不听使唤。

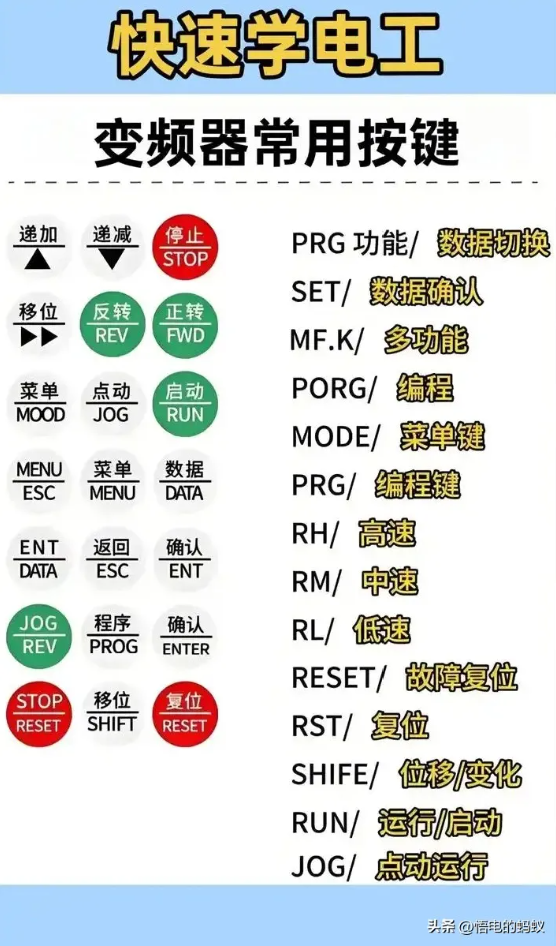

变频器按键

不管什么变频器都能用的调试套路：



第一步：恢复出厂设置

先把参数清零，免得前人留下的设置干扰你。

第二步：设控制方式

是用端子控制，还是面板控制，还是通讯控制——这一项设错了，线接得再漂亮都没用。

第三步：设频率来源

是用电位器（模拟量），还是面板旋钮，还是通讯给定——这项不设，电机只转不调速。



三菱FR系列典型设置：

以三菱FR系列变频器为例，常用参数设置如下：



· Pr.79参数：设成2，表示外部端子控制（启停用端子操作）

· Pr.73参数：设成0，表示0-10V模拟量输入（调速用电位器）

· Pr.1参数：设成50Hz，这是上限频率，电机最高跑到50赫兹

· Pr.7参数：设成5到10秒，这是加速时间，太短的话启动时容易报警

如果使用通讯控制，还需要设置站号、波特率等参数。


六、调试步骤：先通电，后试机

线接完了，按这个顺序来，稳得很：

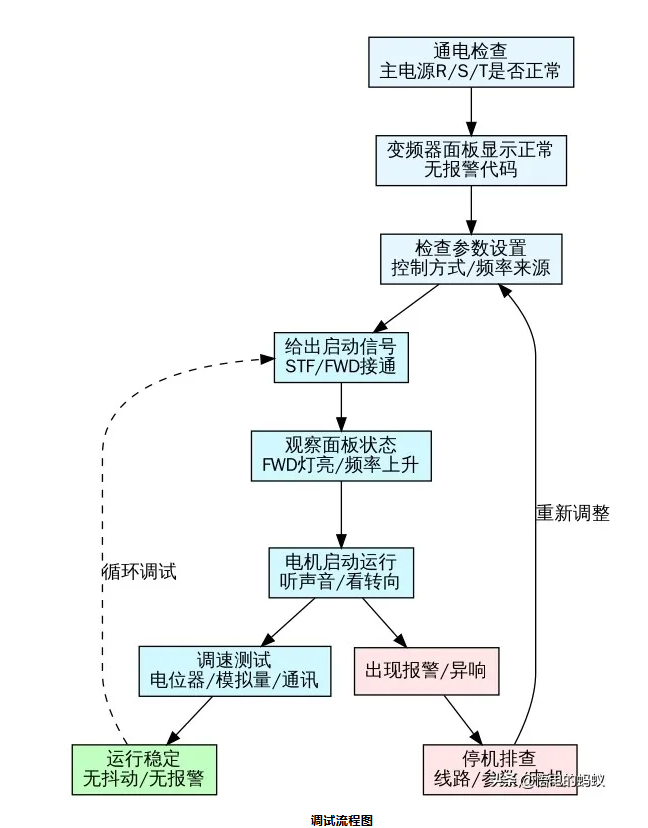

调试流程图

第一步：先看电

通电后，变频器屏幕亮不亮？如果不亮，查主电源R、S、T有没有电，空气开关跳没跳。

第二步：再给信号

给一个启动信号，看变频器面板上的FWD指示灯是否闪烁？如果闪，说明指令到了但没执行——这时候要检查频率给定有没有。

第三步：听声音、看转动

电机启动时，如果发出“嗡嗡”声但转不起来，或者加速时突然报警停车，把加速时间（Pr.7）稍微调大一点。


七、常见问题快速排查

现场遇到问题，按下面这个思路排查：



问题一：电机不转，变频器无显示

可能原因：主电源R、S、T没电

解决方法：检查空气开关、接触器是否接通



问题二：电机不转，面板FWD灯闪烁

可能原因：有启动信号但频率给定为0

解决方法：检查频率给定是否正常（电位器是否拧到位，通讯指令是否正确）



问题三：电机不转，报警E.OC1

可能原因：加速时间太短，电机启动时电流过大

解决方法：增大Pr.7加速时间参数



问题四：电机抖动或异响

可能原因：缺相或接触不良

解决方法：检查U、V、W接线是否松动



问题五：通讯失败

可能原因：接线错误或参数不一致

解决方法：检查交叉接线是否正确，波特率等通讯参数是否一致



问题六：模拟量调速无效

可能原因：电压/电流开关位置不对

解决方法：检查变频器端子排旁的V/I开关是否拨到了正确

位置



问题七：STF和STR都接通

可能原因：两个信号线同时导通

解决方法：检查PLC程序或继电器逻辑，确保两个信号不会同时输出



总结：变频器接线就这四句话

所以说，变频器接线并没有那么玄乎。只要你抓住了“电源进、电机出、开关控、油门调”这个核心逻辑，剩下的就是照着说明书“对号入座”。



· 电源进：R、S、T接好，别接反到U、V、W

· 电机出：U、V、W直接怼电机，中间别加接触器

· 开关控：COM和STF一碰就转，就这么简单

· 油门调：10V、GND、AI接个电位器，拧哪跑哪


记住这四句话，你已经是半个变频器专家了。剩下的那半个，就是多动手、多踩坑、多总结。
