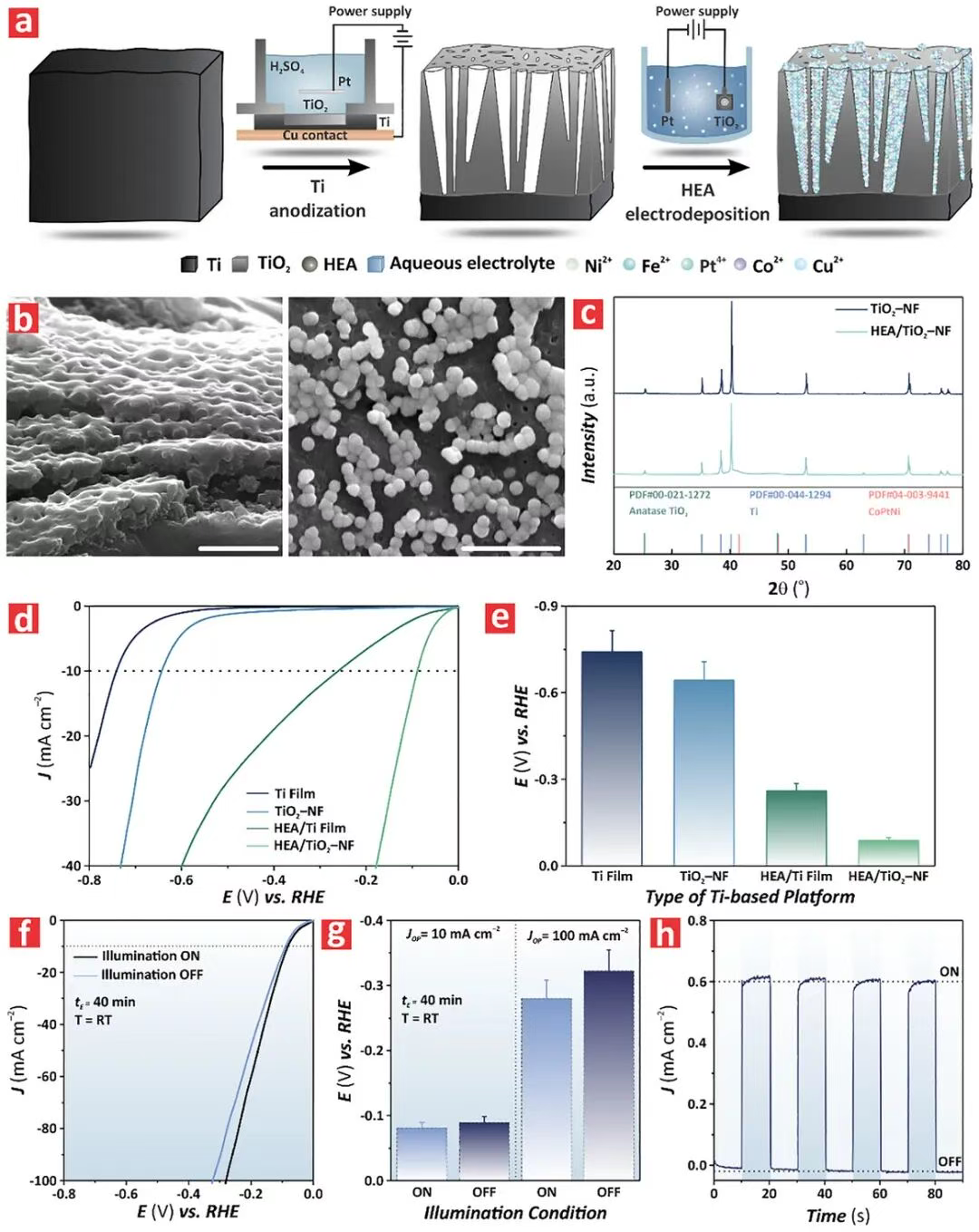

图1. PtFeCoNiCu HEA/TiO₂-NF 复合材料的制备流程、结构与电化学表征。a) 阳极氧化与电沉积制备过程示意图；b) TiO₂-NF 截面（左）与 HEA/TiO₂-NF 表面（右）FEG-SEM 图像；c) TiO₂-NF 与 HEA/TiO₂-NF 的 XRD 谱图；d) 不同电极在 1 M KOH 中的线性扫描伏安曲线；e) η₁₀ 处的过电位对比；f) HEA/TiO₂-NF 在光照与黑暗条件下的 LSV 曲线；g) 光照与黑暗状态下 η₁₀ 与 η₁₀₀ 的过电位比较；h) 在 0 V vs. RHE 下光照开关循环的计时电流响应。

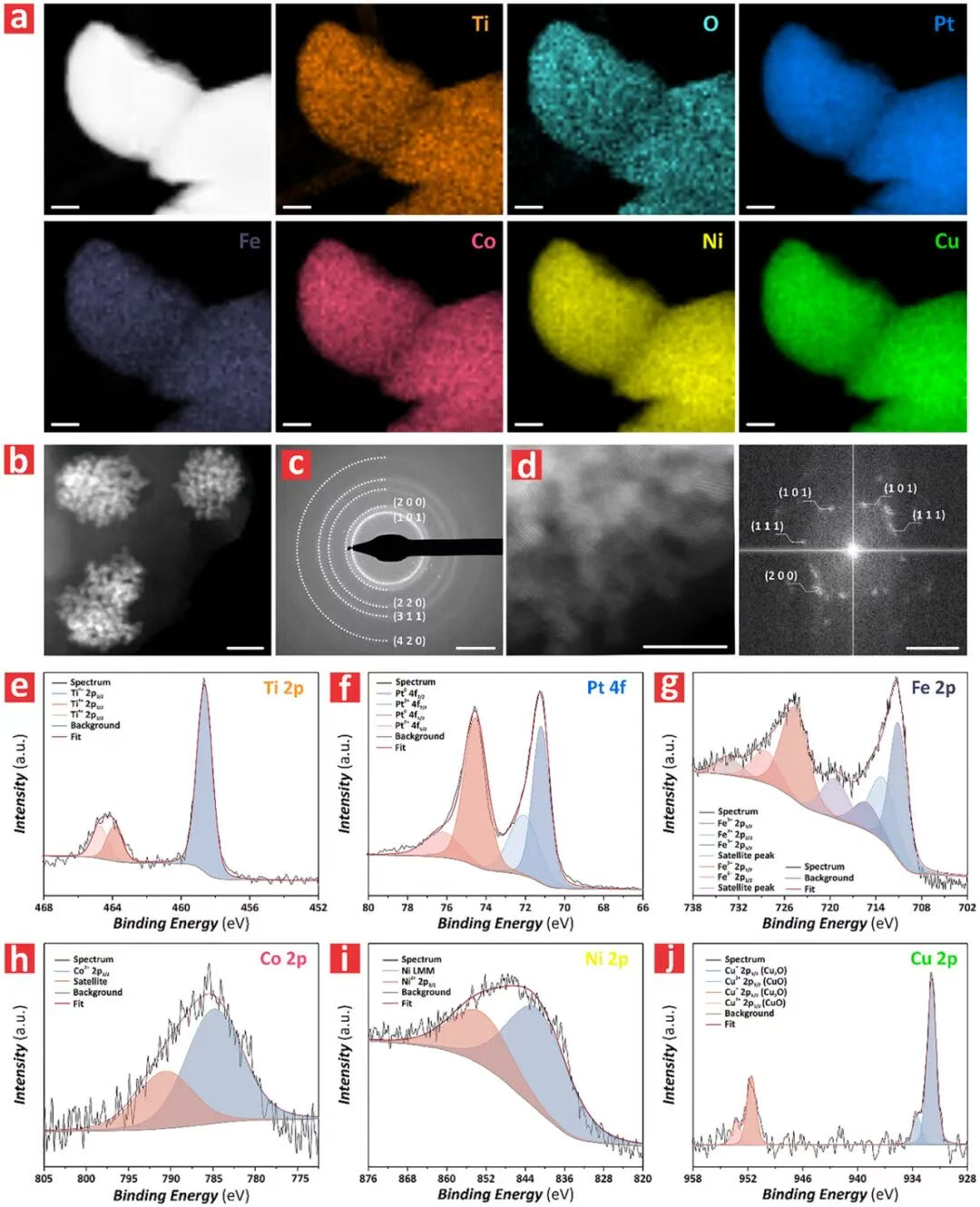

图2. PtFeCoNiCu HEA/TiO₂-NF 的化学与结构表征。a) HAADF-STEM 图像及相应 EDX 元素分布图；b) 大面积 HAADF-STEM 图像；c) SAED 衍射花样；d) 界面区域的 HAADF-STEM 图像（左）及对应 FFT 图谱（右）；e–j) Ti 2p、Pt 4f、Fe 2p、Co 2p、Ni 2p 和 Cu 2p 的高分辨率 XPS 谱图。

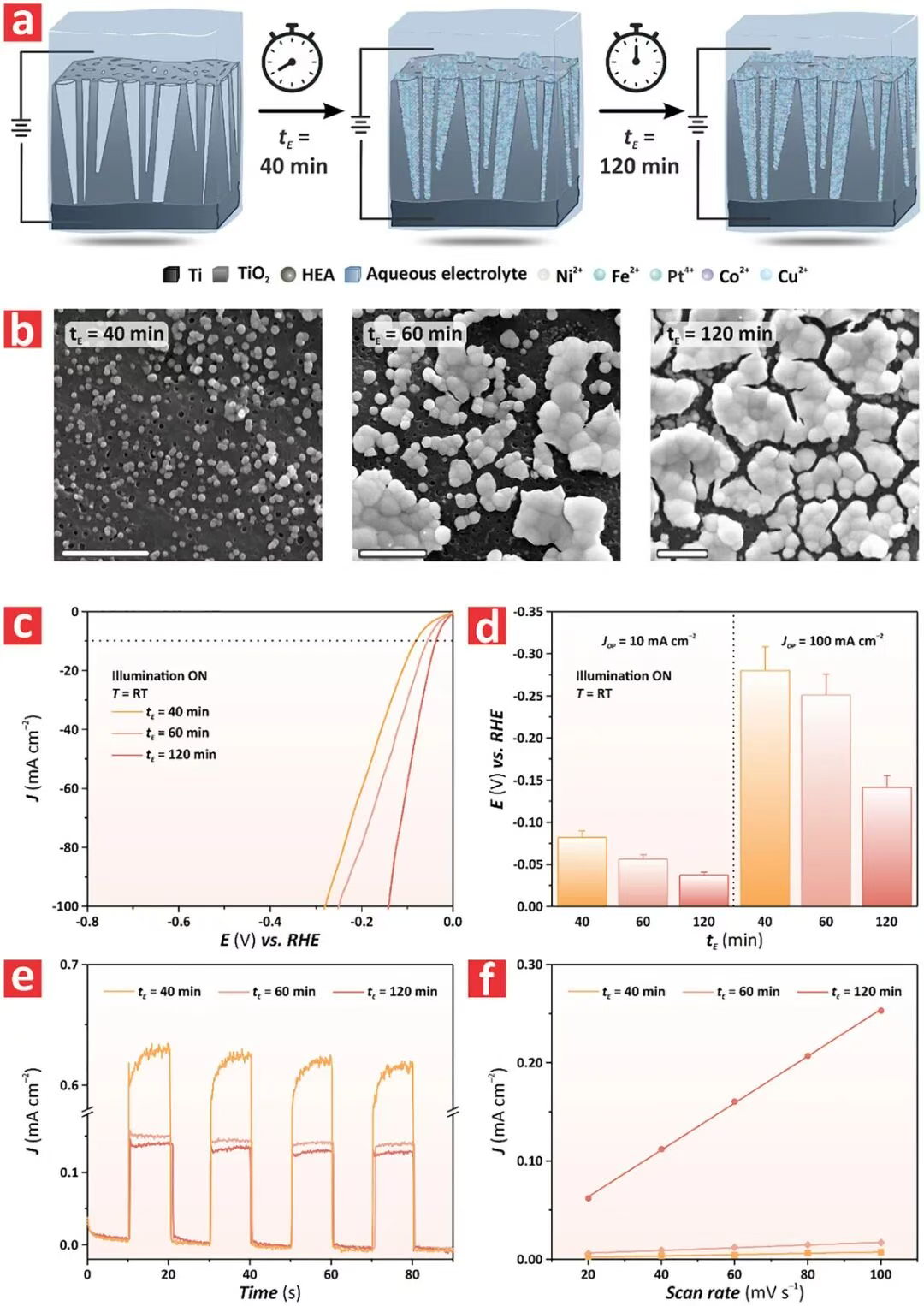

图3. 不同电沉积时间制备的 PtFeCoNiCu HEA/TiO₂-NF 的结构与电化学性能。a) 电沉积过程示意图；b) 电沉积时间为 40、60 和 120 分钟时的表面 FEG-SEM 图像；c) 不同沉积时间样品在光照下的 LSV 曲线；d) η₁₀ 处的过电位统计；e) 在 0 V vs. RHE 下光照开关循环的计时电流曲线；f) 电化学活性面积对比。

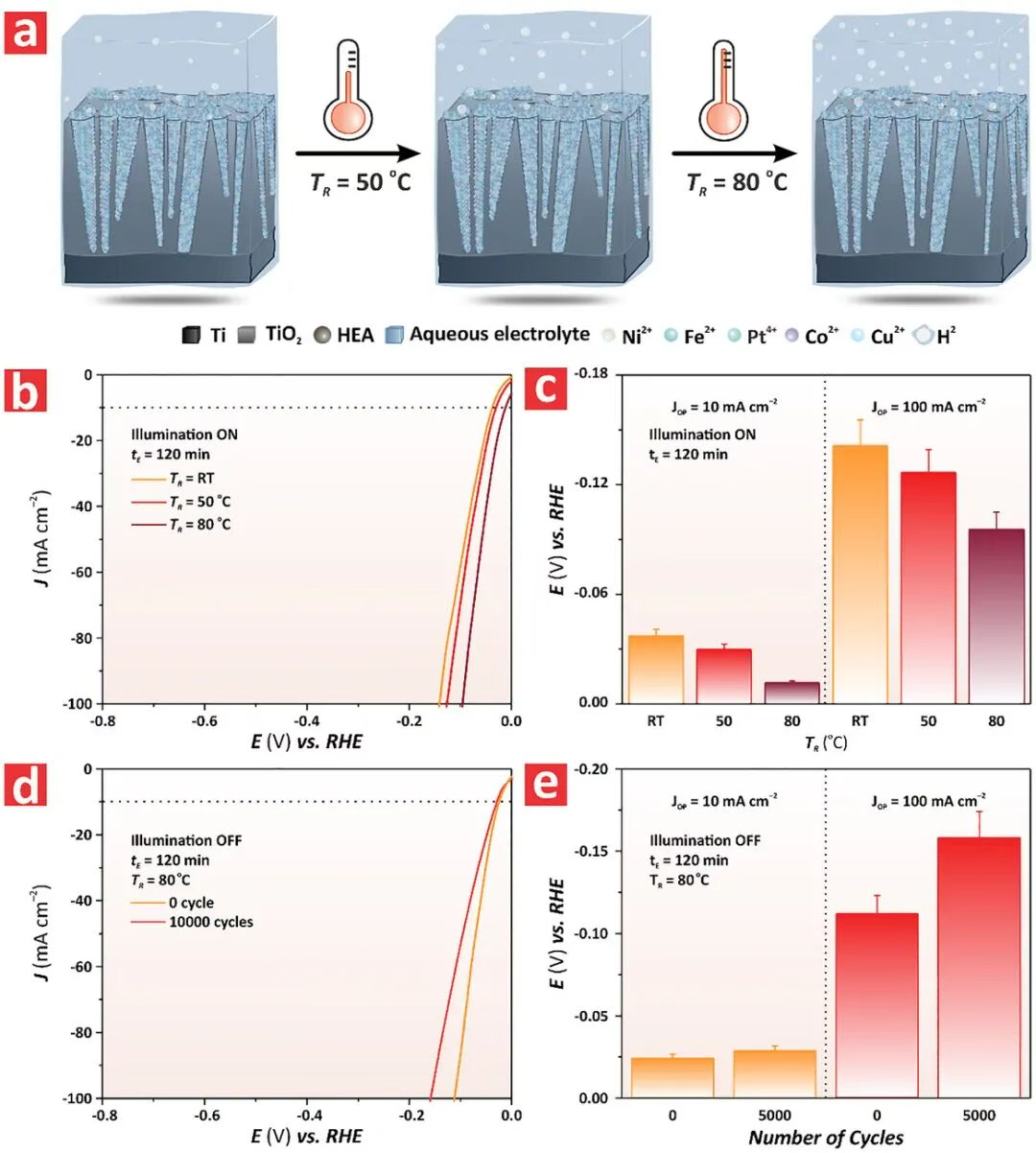

图4. 反应温度对 PtFeCoNiCu HEA/TiO₂-NF 电化学性能的影响。a) 不同电解液温度下的反应示意图；b) 在室温、50 和 80 °C 条件下光照时的 LSV 曲线；c) η₁₀ 与 η₁₀₀ 处的过电位汇总；d) 80 °C 黑暗条件下经 10,000 次 HER 循环前后的 LSV 曲线对比；e) 循环测试前后在 η₁₀ 与 η₁₀₀ 的过电位变化。

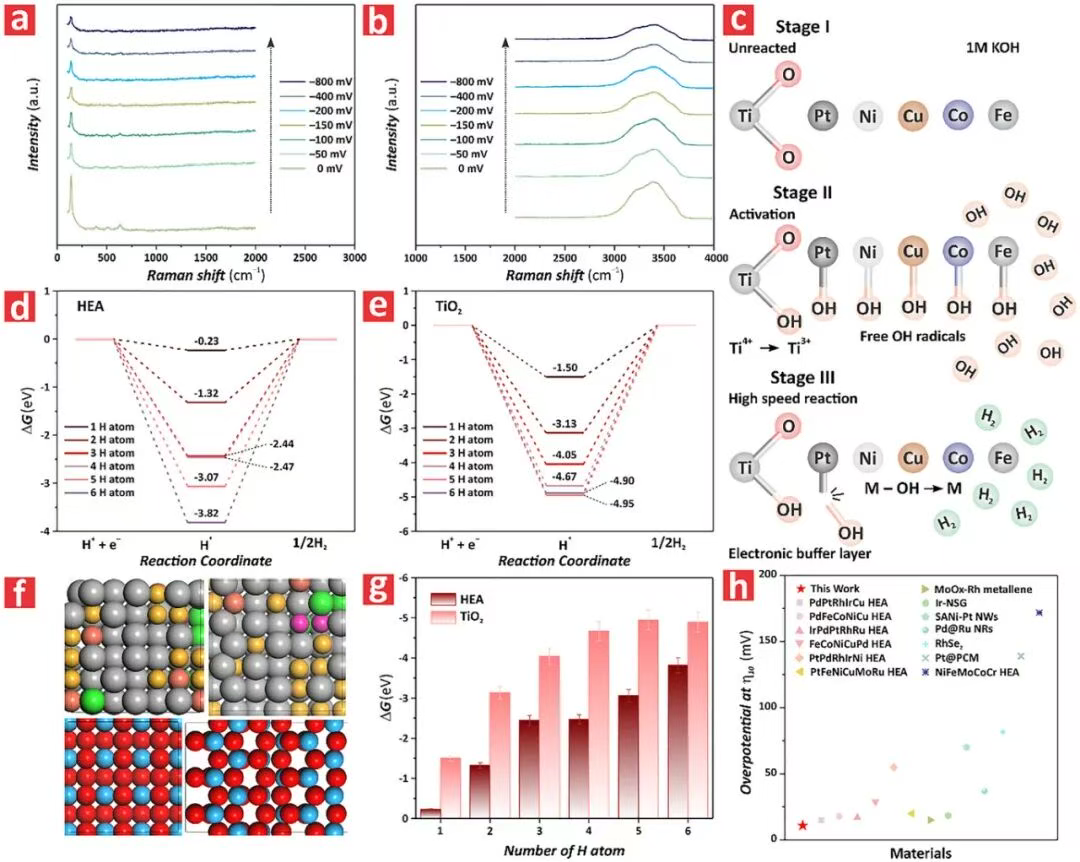

图5. PtFeCoNiCu HEA/TiO₂-NF 的析氢反应机理研究。a) 在 100–2000 cm⁻¹ 范围内的原位拉曼光谱随电位变化；b) 在 2000–4000 cm⁻¹ 范围内的原位拉曼光谱随电位变化；c) 不同 HER 阶段的反应结构模型；d) HEA 表面吸附 1–6 个 H 原子时的吉布斯自由能变化；e) anatase TiO₂ 表面吸附 1–6 个 H 原子时的吉布斯自由能变化；f) HEA 与 TiO₂ 的原子结构示意图；g) HEA 与 TiO₂ 的氢吸附自由能对比；h) 本研究催化剂与文献报道催化剂在 η₁₀ 的性能对比
